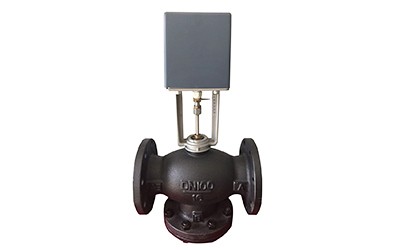

產品概述 OSA92/93系列法蘭式智能型電動調節二通/三通閥，與OSA-7000等系列閥門直行程驅動器配套使用，來實現管道中介質流量的調節功能，廣泛應用于中央空調、暖通、熱交換系統等。 ? | 性能特點 1、低交流電壓的同步可逆轉電機，具有磁滯離合保護功能。
2、采用小型行程開關限位。
3、?阻燃ABS工程塑料外罩。
4、適合23mm以下的直行程調節閥。
5、無噪聲，輸出扭力大。 |
閥體技術參數
公稱通徑 | DN65-200mm | 流體溫度 | ≤95℃（高溫需要特殊要求） |
閥體承壓 | 1.6Mpa ? | 閥端規格 | NP16法蘭 |
閥體材質 | 球墨鑄鐵 | 流量特性 | 等百分比 |
閥瓣材質 | 黃銅或不銹鋼 | 泄漏Kvs百分比 | 0.03 |
閥桿材質 | 1Cr18Ni9 |
|
|
軸承材質 | 黃銅 |
|
|
密封件 | 聚四氟乙烯封套、NBR |
|
|
驅動器技術參數
執行器型號 | OSA-7000 | OSA-7100 | OSA-7200 | OSA-7102 | OSA-7202 |
動作/控制 | 可逆，遞增控制 | 比例式控制正轉或逆轉 |
馬達種類型 | 雙向交流同步馬達 |
馬達壓 | 24VAC | 220VAC | 24VAC/220VAC | 24VAC | 24VAC |
力矩 | 2500牛頓 | 4000牛頓 | 2500牛頓 | 4000牛頓 |
材質 | 減速器支架：鍍鋅鋼板 ???支架：壓鑄鋁合金 ???外殼：阻燃ABS工程塑料 ??IP40 |
環境溫度 | 運作：1℃至+55℃ ???儲存：-20℃至+65℃，相對濕度≤90%不結露。 |
全程時間 | 約150s | 約180s | 約150s | 約180s |
附件 | 鎖緊螺母、刻度標尺、刻度指示器具、說明書 |
控制信號 | 24VAC | 220VAC | 24VAC/220VAC | DC 0-10V或4-20mA |
反饋信號 | 無、可定制 | DC 0-10V或4-20mA |
手動機構 | 無、可定制 | 無、可定制 |
控制方式 | 開關型 | 智能型 |
電氣接線圖
智能型調試說明
1、?長按“鍵①”，“LED1”燈亮，再次按“鍵①”，“LED1”燈閃一次將進入行程自動標定程序；
2、長按“鍵②”切換正反轉?！癓ED2”燈亮為正轉型，“LED2”燈滅為反轉型；
3、長按“鍵③”切換電壓電流輸入。“LED3”燈亮為0－10V電壓，“LED3”燈滅為4－20mA電流；
4、?驅動器和閥體已連接成一體出廠的產品，用戶不必進行行程標定；驅動器和閥體拆裝過的產品，接線完成必須進行行程標定，以確保閥按給定的信號準確動作。
注意：模擬智能型和開關量型不能同時使用，即在接模擬智能型時，3-4、2-4不能接AC24V。在接開關量型，4-5不能接AC24V。
